1、标准技术电池
    电池一旦使用，其电压和开路电压相比会有所降低，然后达到工作平稳电压水平。这是放电电流的一个性能表现。当电流较低时，电池电压会瞬间稳定下来。然而，当电流值较高时，要达到稳定的电压可能需要一个过渡期，在此过渡期中，初始电压将下降至台阶电压以下，然后再恢复。

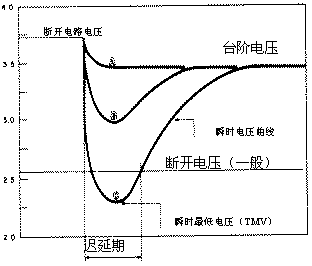

   图 3 . 1. 1-1 中的三条曲线显示的是初始放电电压的情况。
      • 曲线 A ：初始电压立即稳定在台阶电压水平。对于在内存后备的标准电池（这时放电电流低），这种情况是普遍的。
      • 曲线 B ：在过渡期间，初始电压降到台阶电压以下，但最小电压高于截止电压，截止电压一般在 2.5 伏与 3.0 伏之间。这种情况与一些设备需要中等强度的放电电流有关，这样可以保证在一个可接受的水平上，得到持续的电压。
      • 曲线 C ：在过渡期间，初始电压降到台阶电压以下。这与高电流的设备有关。
   在曲线 C 中，恢复到截止电压所需的时间是指滞后时间，所达到的最低电压值是指瞬时最小电压（ TMV ）。在这个具体例子中， TMV 稍低于 2.5 伏，延迟时间的长短与使用 2.6 伏的截止电压有关。
     电压滞后现像是由于在锂表面形成一层 LiCl 钝化膜造成的，而这也是这些电池能够很好长期保持电量的原因。随着储存时间的延长和温度的升高，钝化膜的厚度也增加。此膜可阻止亚硫酰氯与锂金属发生反应，也限制锂离子从金属表面流到电解质。这使电池内阻初始值很高，同时也会减低工作电压。
          伏特

时间

图 3.1.1-1 瞬时电压曲线 – 标准技术电池

    然而,一旦电池开始放电,钝化膜的厚度就逐渐减少,电阻回到一个稳定的值,电池也达到了它的台阶电压.
    对于比较低的和中等强度的放电电流， LiCl 膜的离子导电性足够保持一个相对自由的锂离子流。如果电流再高，此膜就开始限制离子流。
    当钝化膜的厚度减少后，只要电路在连续的长时间内处于断开状态，它的厚度会再增加。这样，如果停止连续放电，即使是在 1 或 2 个月后重新放电，电池电压几乎会立即恢复到台阶电压的水平。然而，如果停滞时间越长，钝化层将会不断增厚，并且随之产生的瞬时最低电压（ TMV ）将会趋向于恢复到最初值。

2、XTRA TM电池
    总体而言， 3.1.1 条中所描述的情况采用了所有不同的电池技术。然而， Tadiran XTRA TM 技术可使电池极大提高其瞬时最小电压（ TMV ）。

图 3.1.2-1 标准技术和 XTRA TM 技术的瞬时状况（ TMV ）的对比。

图 3.1.2-2 显示的是 XTRA TM 电池和标准电池在室温下其表面膜的电阻率随储存期变化的情况。

▄ 标准电池 ▲ XTRA TM电池    储存期（月）
图 3.1.2-2  XTRA TM 电池表面膜和标准电池表面膜的电阻率与在室温下的储存期

    XTRA TM 电池在瞬时最小电压和电压滞后时间两方面都有极大的改善，这是利用 XTRA TM 电池的锂表面上的离子导电膜具有不同的特性而得以实现的。通过电子扫描显微镜（ SEM ）可以观察到， XTRA TM 电池的表面膜比标准电池上表面膜有更密集和更紧凑的结构。 XTRA TM 电池之所以具有这一独特性能，是因为它的电阻相对同期的标准电池低了一个 数量级 。

3、XTRA TM高容量电池
   高容量（ HC ）电池的容量比同样尺寸的 XTRA TM 电池高 20-40% 。 Tadiran 高容量电池的能量密度可达到 1380 WH/L (22.6WH/IN 3 ) 和 700WH/KG (19.8WH/OZ) 。（就 Tadiran 所知，这是商用电池所能达到的最高能量密度）。而且， Tadiran 高容量电池保留了所有已改善的 Tadiran XTRA TM 电池电压响应性能。Tadiran 高容量电池的高容量性与良好的电压响应的两者结合在一起，使得其成为用于使用期限长、自动遥控读数系统的理想电池。

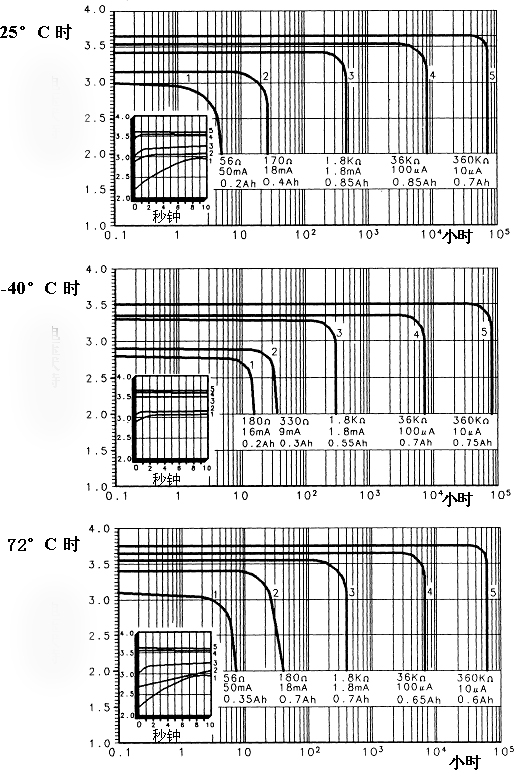

    •电压稳定性：总的来讲， Tadiran 锂电池的工作电压在其整个寿命期间都保持稳定状态。因此对于额定工作范围内的电流而言，其电压实际上是恒定的。
    •电池使用寿命的结束：然而，电池经长期使用，其使用寿命几近结束时，电池尤其是 XTRA TM 高容量电池的持续放电量、工作电压都将逐渐减少。根据这种特性可提前 3至6个月预知电池使用寿命的结束。通过考虑放电电流、应用截止电压、温度范围和所需警报时间,可以确定电池使用寿命结束时所显示的电压。
    有关显示电池使用寿命结束的设计要求,Tadiran 的应用工程师会根据种种具体情况加以考虑并进行设计。
